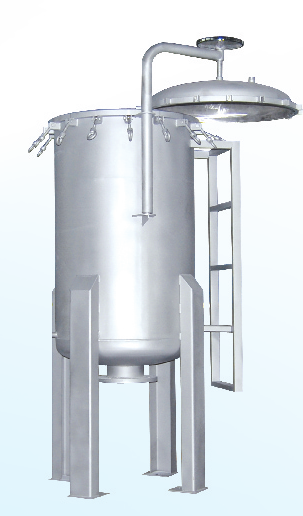

袋式过滤器

袋式过滤器


 袋式过滤器

一、袋式过滤工作原理
液体从过滤容器侧面进入过滤器，由滤袋的上方冲入滤袋中，滤袋因液体的冲击与均匀的压力而展开，透过滤袋的液体沿着金属支承网篮壁流出，由过滤容器底部的出液口排出，完成过滤过程。被滤袋滤材截留下来的污染物滞留在滤袋内，在清理或更换滤袋时取出；支撑滤篮的尺寸可由高强度钢板冲孔制造，也可由不锈钢丝网而成，这给袋式过滤系统提供了一个大而畅通的过滤表面，从而保证了过滤系统流量大，体积小，防止过滤袋纤维迁移，保证了很高的过滤效率。过滤袋的过滤介质主要有表面过滤网状材料，深层过滤针毡材料和深层吸附材料。
二、、袋式过滤器的组成
整个袋式过滤器由：过滤容器、支撑滤篮和滤袋三部分。
滤 袋：主要材质为聚丙烯毡 、聚酯毡等 。
滤 篮：以高强度不锈钢丝网或冲孔网制成的支撑滤篮，令过滤系统中的过滤表面积大大提高，提供了一个大而畅通的过滤表面，
从而有下列特点：
a.高流通能力；
b.滤袋使用寿命延长；
c.液体的流动均匀，令颗粒杂质平均地分布在滤袋的滤层中；
d.高过滤效率；
e.在1至1000微米的过滤精度范围内成本最低。
三、袋式过滤器形式
以滤袋的数量分，有单袋式、双袋式和多袋式；以液体流动的方式分，有侧入式和侧进顶入式；以连接的方式分，有单套式、并联互换式、多套组合式和移动式等多种。按照使用的要求不同，每一种JDRF袋式过滤器都可以有多种不同结构、形状和材质的滤袋与之配套，其流量范围6～800m3/h，过滤精度为1～800μm，工作压力为0～0.6MPa，工作温度为-10～120度。过滤器可选用相应形式、材质、精度的过滤袋，以保证过滤的精度效果。
四、袋式过滤器的特点
1. 采用独特的过滤设计技术,可有效地防止滤袋在工作压力下陷入滤篮内的可能, 以确保100 ％无溢漏。
2. 合理配置的密封圈环节, 无论是单袋, 还是多袋式过滤器, 都能确保系统密封之可靠性。 独特的密封设计既可采用普通型的钢圈缝制滤袋，也可采用全焊缝的热熔滤袋, 能确保最大限度的无溢漏现象。
3. 滤篮是采用高强度不锈钢板, 经模压成型、抛光, 极少附着物料。
4. 结构紧凑、尺寸合理。安装及操作简单、方便，占地面积较小。
5. 过滤精度高，适用于任何细微颗粒或悬浮物，过滤范围可从1～800微米；
6.单位过滤面积的处理流量较大，过滤阻力较小，过滤效率高。一个滤袋过滤            功能相当于同类型滤芯5～10倍，可大大降低成本；设计流量可以满足1～500m3/h要求，成本造价低；
8. 用途广泛，可用于粗滤、中滤或精滤；在达到同样过滤效果的情况下，比较起板框精滤机、滤芯式过滤器、原水预过滤机和精滤机等设备具有投资成本较低、使用寿命长和过滤成本低等优点。
9. 在同样结构合理、操作费用低、过滤效果和处理量的情况下，价格比同类袋式过滤器低。

五、袋式过滤器典型应用场所
   1. 食品饮料行业：啤酒，葡萄酒、果酒、清酒、白酒、黄酒、果汁、瓶装水、茶饮料、豆奶、糖浆、乳制品、食品添加剂等澄清处理和CIP水过滤。
2. 石油化工行业：润滑油及各种油品、粘胶、化学纤维制造过程各种溶液过滤。
3. 石油天然气行业：胺液脱硫，脱水熔剂过滤、油田注水、完井液过滤。
4. 汽车涂装、涂料、油漆行业：乳胶漆、电泳漆、前处理液、面漆及油漆原料和溶剂过滤。
5. 纺织、印染、造纸行业：纺丝液、染料、熔剂、水、添加剂、黏结剂过滤。
6. 食用油脂及制皂行业：食用油抛光净化、香皂原料及水过滤。
7. 医药行业：各种医药中间体、医药原料、溶剂过滤。
8. 电子及电镀行业：各种电镀液及水过滤。
9. 机械加工行业：各种切削液、冷却液及清洗液过滤。
10. 其他液体过滤.

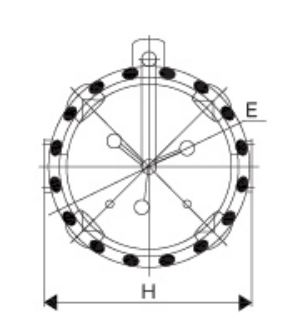

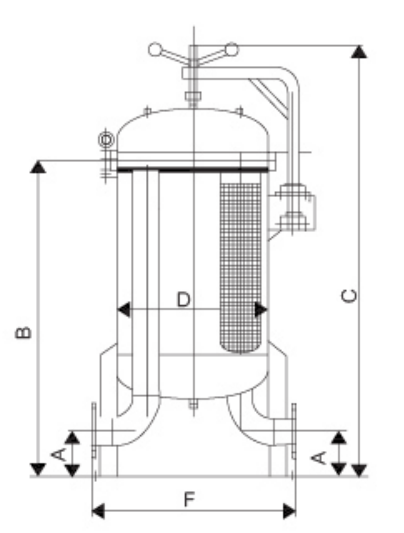

六、结构示意图

八、多袋式过滤器的规格表
型号规格 A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 F
(mm)		 E
(mm)		 H
(mm)		 进出口
 		 参考流量
（m 3 /h)		 滤袋
数量
JDBF-450-2F 108 1100 1430 450 590 Φ450 590 3〞 60 2
JDBF-500-3F 150 1190 1540 500 640 Φ500 640 4〞 90 3
JDBF-550-4F 150 1200 1560 550 690 Φ550 690 4〞 120 4
JDBF-600-4F 150 1250 1630 600 740 Φ600 760 5〞 120 4
JDBF-600-5F 150 1250 1630 600 740 Φ600 760 5〞 150 5
JDBF-650-5F 180 1350 1740 650 790 Φ650 830 6〞 150 5
JDBF-700-6F 200 1380 1780 700 840 Φ700 860 6〞 180 6
JDBF-750-8F 200 1460 1920 750 910 Φ750 930 8〞 240 8
JDBF-800-9F 200 1470 1950 800 960 Φ800 980 8〞 270 9
JDBF-900-10F 250 1550 2050 900 10601 Φ900 1100 8〞 300 10
JDBF-1000-12F 250 1570 2100 1000 160 Φ1000 1200 8〞 360 12
JDBF-1100-16F 250 1600 2150 1100 1260 Φ1100 1400 8〞 480 16
JDBF-1200-18F 300 1780 2350 1200 1360 Φ1200 1500 10〞 540 18
